光电流成像简介

光电流成像简介

2018-10-09

光电流Photocurrent:样品受到光照时,电子吸收光子并利用这个光子的能量脱离正电荷的束缚飞出,这种现象称为光电效应。由光电效应所产生的电流称为光电流。

成像Mapping:Mapping是一种显微成像技术,通常用于研究的样品的微结构分布。最早是用于显微光谱成像。激光通过显微镜后聚焦到样品上,然后用探测器检测对应位置的散射光或者激发光的光谱。因为激光经显微镜物镜聚焦后光斑直径非常小,通常为微米量级,只有激光照射的区域才会激发相应的光谱信息。采集的光谱只对应样品上的微小区域。通过扫描振镜控制激光聚焦光斑在样品表面移动,采集每个位置对应的光谱信息。从而获得整个扫描范围内的光谱信息。扫描范围一般可以达到100微米*100微米。XperRam Photocurrent可以达到200微米*200微米。

光电流成像(Photocurrent Mapping)又叫扫描光电流显微成像(Scanning Photocurrent Microscopy,SPCM)。是一种将扫描成像技术用于光电流检测的技术。可以用于检测样品微观区域内的光电流强度分布。主要用于材料的分布,构成,组分的分析与测试。

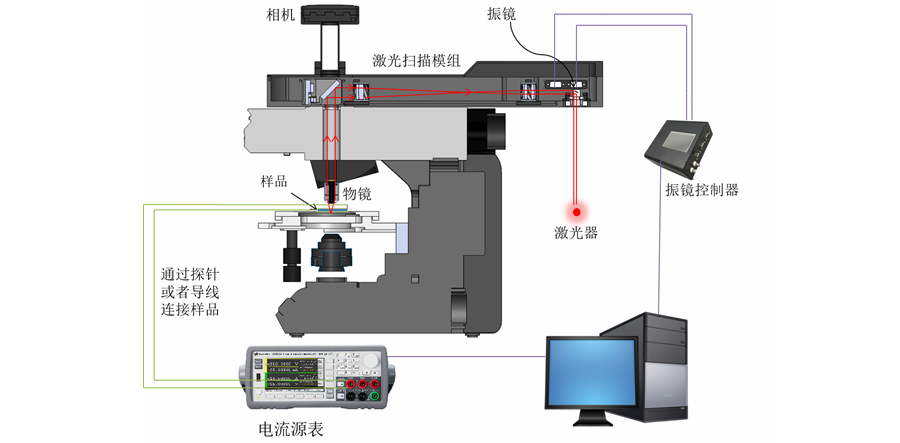

如上图所示,其中红色线条为激光光路,绿色线条为电流导线,紫色线条为数据线,激光依次通过振镜,扩束镜,显微镜物镜后聚焦在样品表面,扫描控制器控制振镜高速偏转以实现聚焦光斑在样品表面进行XY方向的高速扫描。 样品在激光照射下产品光电流,通过导线传导至数字源表,数字源表读出电流值后传至计算机,同时激光光斑的位置信息由扫描控制器传至计算机, 软件记录对应每个位置信息的电流信息, 从而实现光电流成像(Photocurrent Mapping)。

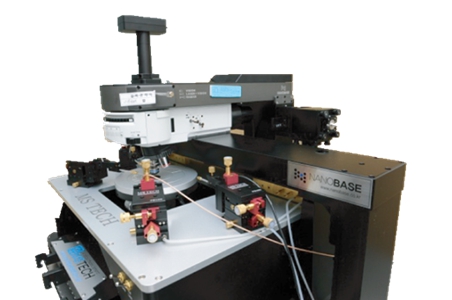

<<XperRam Photocurrent光电流成像系统,点击跳转
