时间分辨荧光寿命成像系统

时间分辨荧光寿命成像系统

概述 资料下载 产品询价 相关产品

简介

当某种物质被一束激光激发后,该物质的分子吸收能量后从基态跃迁到某一激发态上,再以辐射跃迁的形式发出荧光回到基态。当去掉激发光后,分子的荧光强度降到激发时的荧光最大强度I0的1/e所需要的时间,称为荧光寿命。

TCSPC(时间相关单光子计数Time-Correlated Single Photon Counting)是一种荧光寿命测试技术。这种技术在测试灵敏度、动态范围、数据准确度和精密度上具有显著优势。

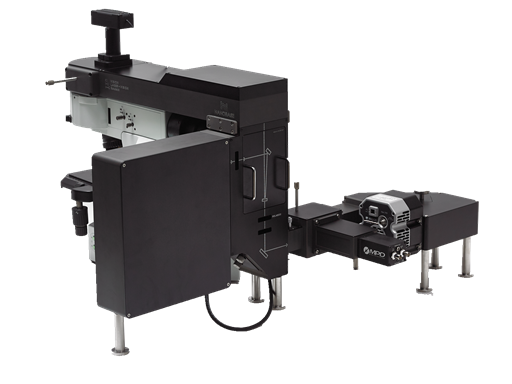

XperRam Ultimate是一款多功能的拉曼-荧光光谱测量系统,一机多用,一台设备即可测量拉曼光谱成像,荧光光谱成像,荧光寿命成像和光电流成像。XperRam Ultimate是XperRam200激光共聚焦显微拉曼光谱成像系统的升级产品。在XperRam200拉曼光谱仪的基础上添加了荧光寿命测量模块。其荧光寿命模块是基于德国PicoQuant TCPSC荧光寿命设备的二次开发。皮秒激光器,单光子探测器,TCSPC单光子计数模块均采用PicoQuant原装设备。结合了Olympus显微镜与Nanobase设计的高效光路,以及振镜扫描系统。可实现荧光寿命相关测量和荧光寿命成像(Fluorescence lifetime imaging microscopy,FLIM)。

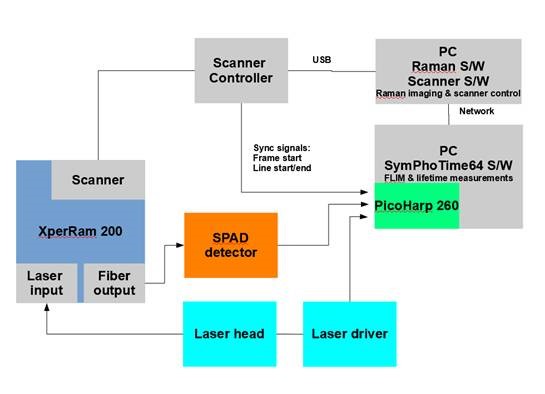

系统示意图



系统特点


>>多种测量模式

一台设备即可实现拉曼成像,荧光成像,光电流成像多种功能。当需要对样品进行多种测量时,无需移动样品到多台设备上测量。可以对样品同一位置进行拉曼,荧光,荧光寿命,光电流多种测量,不引入样品移动造成的位置误差。

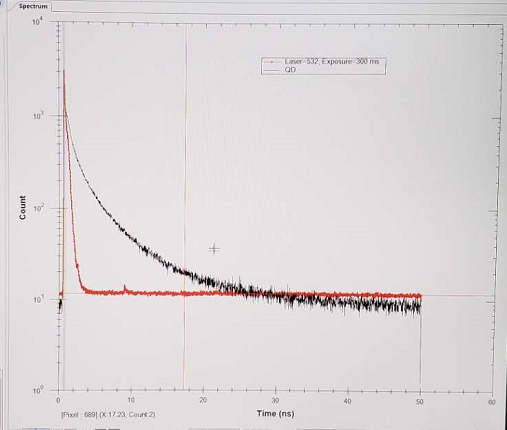

瞬态荧光寿命成像
稳态荧光成像
拉曼成像


>>快速大面积扫描成像

传统的成像方式多通过样品台移动来实现扫描成像,这种方式成像速度较慢,样品台上也无法放置大体积,大重量的样品。XperRam Ultimate光谱系统通过振镜调节激光聚焦光斑的位置完成扫描成像,扫描过程中样品台台保持不动,比起传统的平台位移方式具有扫描速度快,扫描精度高,扫描范围大的特点。 (扫描范围>200微米*200微米,步进<50nm,精度<10nm,扫描速度>1000谱/秒)


>>共聚焦成像

系统采用共聚焦成像,有效抑制杂散光,提升光谱成像质量,可实现3D拉曼成像。



系统参数

拉曼及稳态荧光

激光器

可选配1-3个激光器

波长:400-900nm

可选配1个光纤接口用于接入外部光源

显微镜

奥林巴斯正置显微镜BX4*BX5*BX6*

落射式/透射式LED照明

可选配多种倍率物镜及超长焦物镜

扫描模块

扫描面积:>200μm*200μm

扫描精度:<10nm

最小步进:<50nm

扫描速度:>1000/

探测器

Andor科研级TE制冷CCD

分辨率:2000*256

像元尺寸:15*15μm

拉曼光谱

测量范围:>5940cm-1

低波数:<30cm-1

分辨率:<1cm-1

荧光光谱

测量范围:400-1100nm

分辨率:<0.2nm

其他选项

数字源表用于光电流测量

低温恒温器(2.2K)/高温热台(1500)

偏振光测量,低波数滤波器等

系统可定制,详情请联系枫火科技

瞬态荧光寿命

皮秒激光器

脉宽<100ps

重频<80MHz

波长:375-900nm

显微镜

正置奥林巴斯显微镜BX4*BX5*BX6*

落射式和投射式LED照明

可选配多种倍率物镜及超长焦物镜

扫描模块

扫描面积:>200μm*200μm

精度:<10nm

扫描步进:<50nm

扫描速度:>1000/

探测器

单光子雪崩二极管SPAD

光电倍增管PMT

混合光电倍增管HPMT

测量方式

PicoQuant独特的基于时间相关单光子计数TCSPC 的时间标记时间分辨模式Time-Tagged Time Resolved (TTTR)

软件

NanoSpectrumSymPhoTime 64
