密排单模光纤阵列

密排单模光纤阵列

概述 资料下载 产品询价 相关产品

产品简介

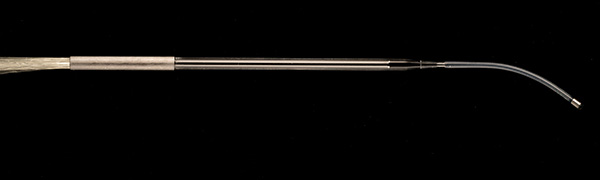

Pitch Reducing Optical Fiber Arrays (PROFAs) PROFA光纤阵列可提供低损耗,高密度的耦合。


与标准的光纤阵列不同,Chiral Photonics公司的PROFA密排光纤阵列提供高密度耦合,可以最大程度地减少光纤到耦合元件的光输入/输出(I / O)所需的宝贵空间。它们可以在很小范围内,实现耦合元件(如波导等)和光纤之间的光斑尺寸转换。


PROFA1D一维光纤阵列可选1-6个通道的。模场尺寸通常为2μm


PROFA2D二维光纤阵列可提供多达91通道的密集排布,模场尺寸通常为6-10μm


其他的模场尺寸和光纤排布方式,Chiral Photonics也提供客制化服务,详情请联系枫火科技。


典型特点

紧凑,高密度:用其他方式(透镜或者普通光纤阵列)很难排布间距小于125微米的光纤阵列,PROFA光纤阵列提供更紧凑的排布,间距低至几十微米。

保偏:用透镜耦合等方式很难保持偏振方向。PROFA光纤阵列具有保偏特性,可应用于偏振敏感的应用。

坚固耐用:PROFA光纤阵列的整体式全玻璃结构可根据需要进行密封,以实现气密性,可最大程度地减少热偏移和灰尘进入光路的影响。


产品参数

PARAMETER

UNIT

2D PROFA

1D PROFA

Mode Field Size

µm

9-11

1.9 x 2.1

Bandwidth

nm

> 50

>50

Insertion Loss

dB

< 1 dB

< 1 dB

Optical Return Loss

dB

< -40

-22 to -24

Crosstalk

dB

< -35

≤ -40

Number of Channels

2-91

1-6

Channel Spacing

µm

35 – 50

12

Typical Avg. Channel Position Deviation

µm

≤ 0.6 / ≤ 1

0.2


应用领域

PROFA光纤阵列可为众多应用提供低损耗,高密度的耦合,包括:

光子集成电路Photonics integrated circuit (PIC)

多芯光纤扇出Multicore fiber fanouts

空分复用Space division multiplexing

光开关Optical switches

泵浦信号组合Pump-signal combiners

内窥镜Endoscopy

光学传感Optical Probes

光纤陀螺仪Fiber optic gyroscopes
