系统简介

SNE-4500M是一款高性价比的台式扫描电镜。系统设计紧凑，占地面积小，安装简便。无需特殊的使用环境。非常适用于实验室应用。产品有多种型号可选，放大倍率从6万倍-15万倍，分辨率5nm-15nm，具有BE/BSE二次电子和背散射电子（BE/BSE）两种探测模式，可搭载EDS能谱仪。不仅能显示试样表面的微观形貌，还可进行定性成分分析。该产品操作简便，测样速度相当快。维护方便快捷。



系统特点

高性价比

分辨率5nm

放大倍率15万倍

BE/BSE（二次电子/背散射电子）

五轴自动载物台

加速电压1 ~ 30kV连续可调

EDS 能谱仪连用，



高性价比

性能优异，使用简便，维护及使用成本低，价格便宜，售价与光学显微镜相当。具有极高的性价比。

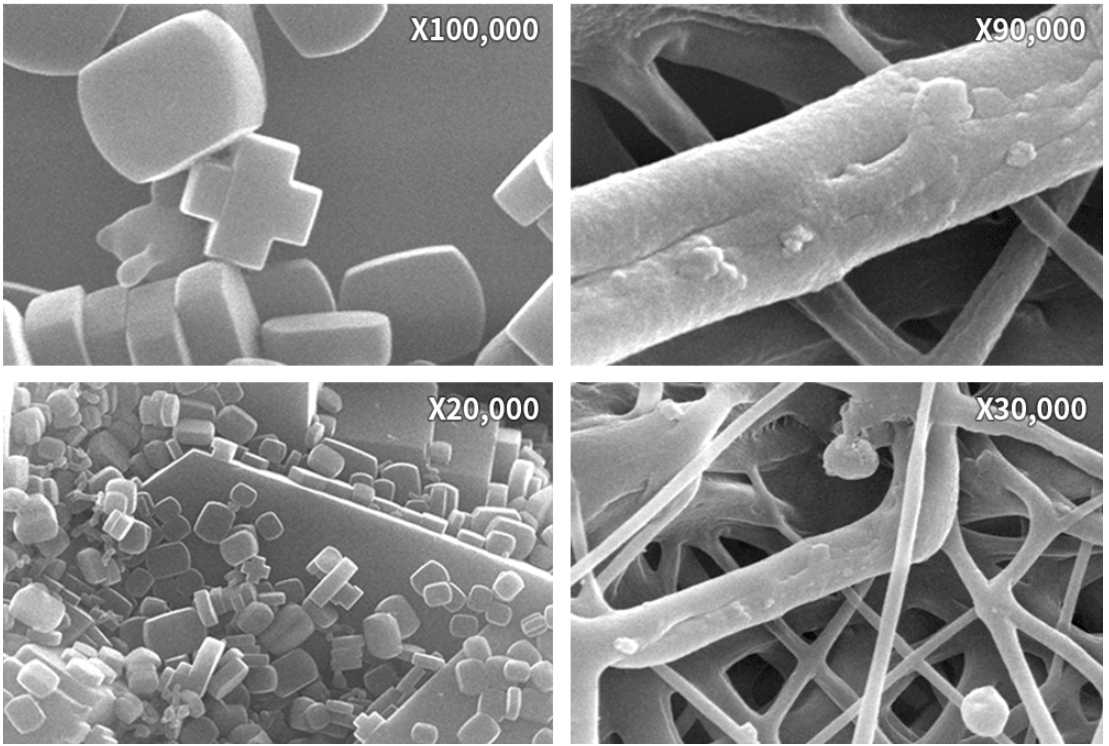

最大放大倍率15万倍，分辨率5nm

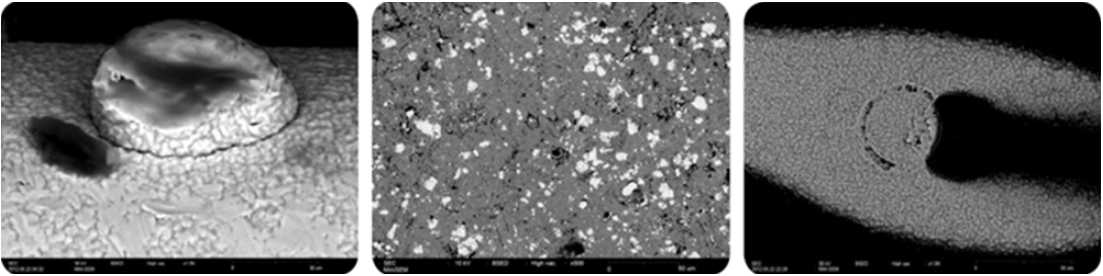

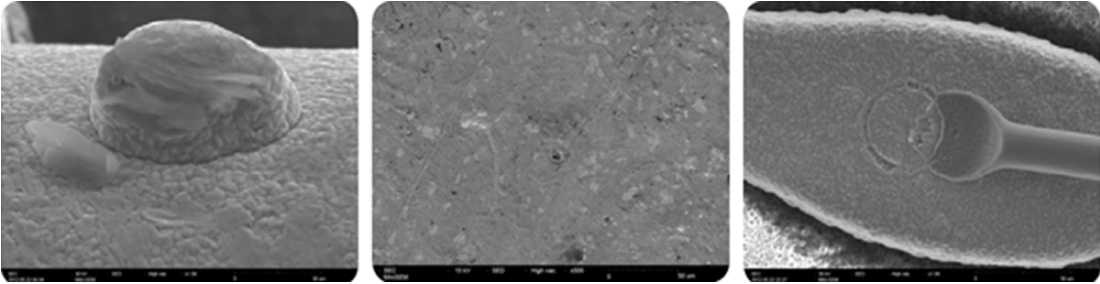

BE/BSE（二次电子/背散射电子）

SE(Secondary Electron)二次电子以样品表面形态信息构现影像，主要用于显示样品表面的微观形貌。

BSE(Backscattered Electron)背散射电子，以组成样品的成分(原子序数)为成像原理，利用背反射电子作为成像信号不仅能分析形貌特征，也可以用来显示原子序数衬度，定性进行成分分析。

该设备能实现在双视图模式下同时对SE/BSE图像进行查看和存档

EDS 能谱仪连用

可搭配Bruker或牛津EDS能谱仪，能谱与SEM结合使用可以同时获得表面形貌与成分的信息

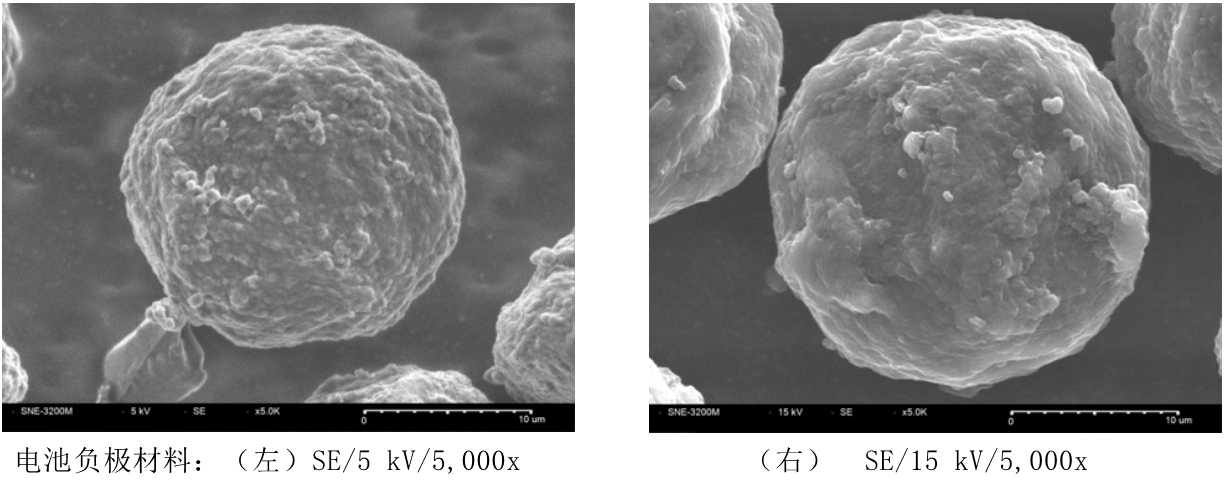

加速电压1 ~ 30kV连续可调节

加速电压越高，分辨率越好，但是对样品穿透性越高，样品表面细节丢失越多，加速电压越低样品微观细节越充分但是分辨率较低，SEC电镜产品为获得更佳的SEM拍摄效果，加速电压连续可调，使得客户在进行样品SEM拍摄时可以获得样品形貌更多的细节。

五轴载物台

采用X，Y，Z，R，T五轴全自动设计，可同时运用鼠标与快捷键控制载物台全方位无限制的运动，从而实现电镜对样品的全方位分析，T轴旋转角度为-45°~90°，可获取多角度拍摄，该系统还具备光学导航系统，位置记忆功能。



详细参数

型号	SNE-4500M Plus-A	SNE-4500M Plus-B	SNE-4500M	SNE-3000MS	SNE-3200M
分辨率	5㎚	5㎚	5㎚	15㎚	15㎚
放大倍率	150,000x	150,000x	100,000x	60,000x	60,000x
测量模式	SE	SE/BSE	SE	SE	SE/BSE
载物台	五轴自动	五轴自动	五轴手动	三轴手动	三轴手动
最大样品尺寸	80㎜(D) / 50㎜(H)	80㎜(D) / 50㎜(H)	80㎜(D) / 35㎜(H)	70㎜(D) / 30㎜(H)	70㎜(D) / 30㎜(H)
电子束类型	钨灯丝
加速电压	1-30㎸连续可调
显示模式	320 x 240 / 640 x 480 / 1,280 x 960 / 2,560 x 1,920 / 5,120 x 3,840
图像样式	BMP, JPEG, PNG, TIFF
真空泵	机械泵+分子泵

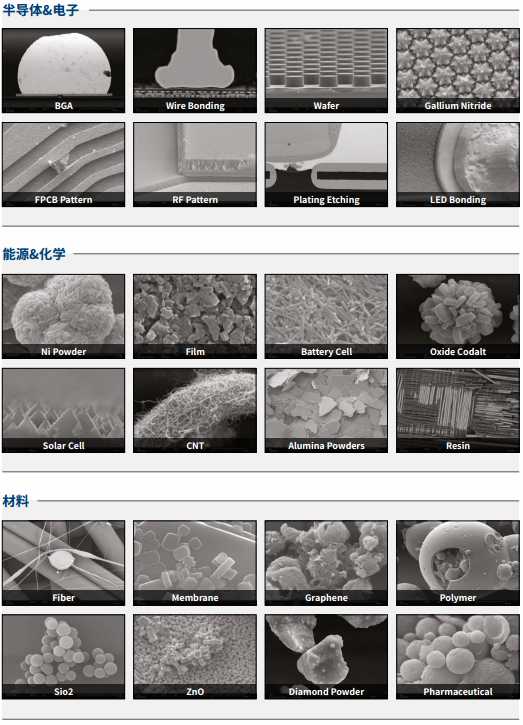

应用实例
