高精度共聚焦显微拉曼光谱仪

高精度共聚焦显微拉曼光谱仪

概述 资料下载 产品询价 相关产品

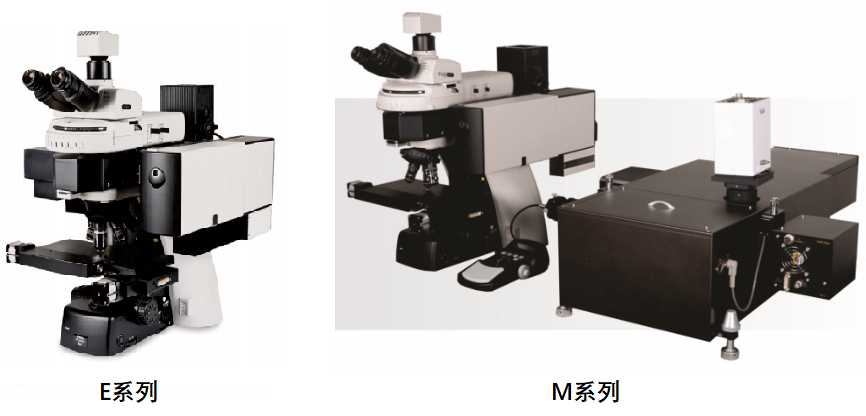

RAMOS E/M系列激光共聚焦显微拉曼光谱仪性能强大,产品线丰富,不同的型号对应不同的分辨率,所有产品均可实现2D3D快速拉曼成像,客户可根据自己的实际需求选择对应产品。

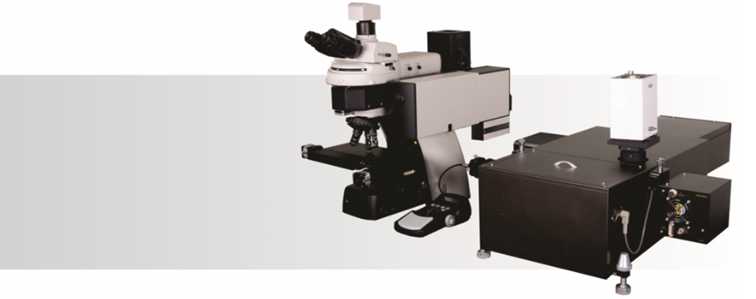

RAMOS E200内置光谱仪,结构紧凑,便于移动。RAMOS M350, M520, M750通过光纤与光谱仪相连,可配备两个探测器,RAMOS M750光谱仪焦长高达750mm,极大提高了系统的分辨率,系统可配备中阶梯光栅,光谱分辨率高达0.25 cm -1



系统特点

功能强大,可实现多种测量方式

拉曼光谱与拉曼成像

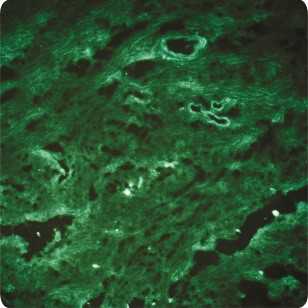

荧光光谱与荧光成像

透射光与反射光(明场与暗场)成像

激光共聚焦显微镜

偏光显微镜与相差显微镜

2D3D扫描成像,成像范围大,速度快,精度高

成像精度高,扫描步进20nm

成像速度快,3μs每像素,30万像素每秒

成像范围大,振镜扫描范围640μm x 640μm,结合电动位移台可实现更大范围成像



多通道测量模式,可同时测量拉曼,荧光,激光共聚焦成像

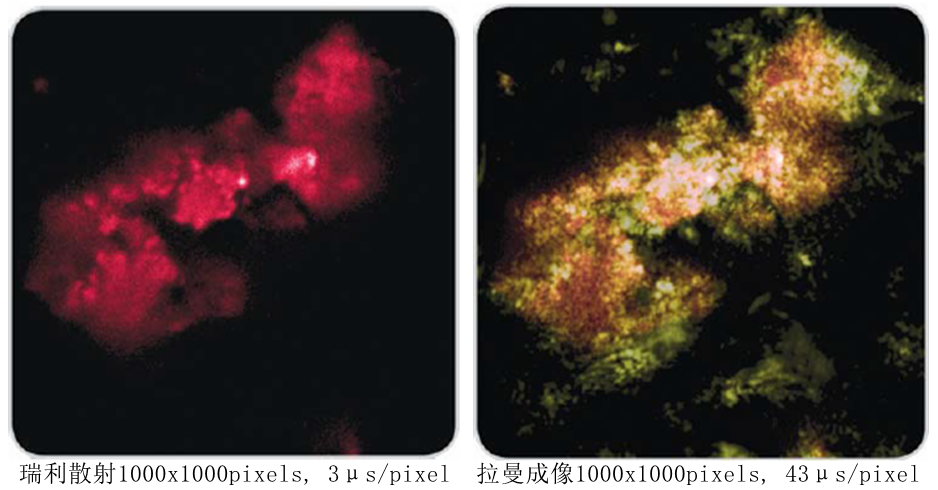

双通道同步测量,单次扫描可同时得到激光共聚焦成像图谱与拉曼散射光谱成像图谱,

低噪声,高灵敏度,光谱分辨率可达0.25cm-1

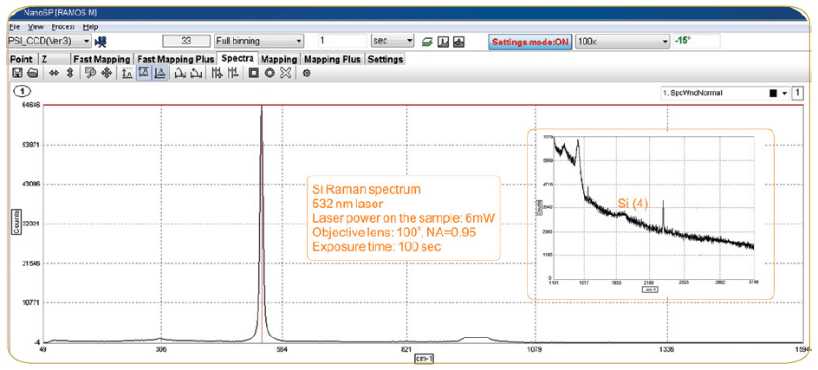

超高灵敏度和信噪比,如下图所示,激光功率6mW的情况下,积分时间100秒内即可获取硅的四阶峰。

高光谱分辨率,低至0.25cm-1,精度高,光谱测量范围广,

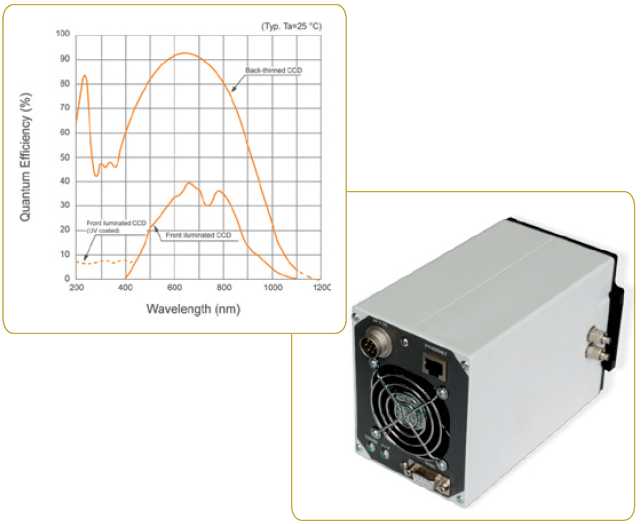

搭配高灵敏度背照射CCD,量子效率高达95%

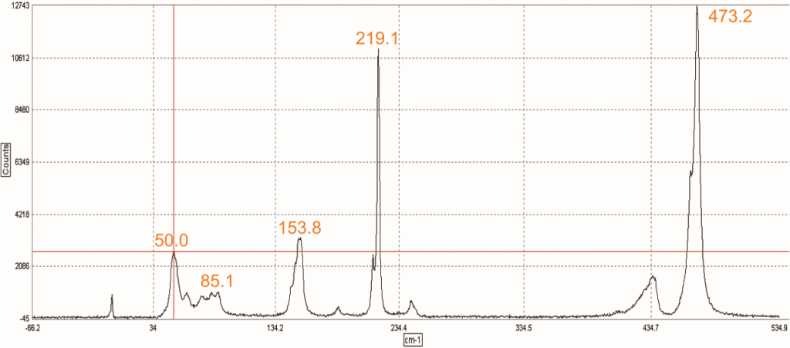

拉曼测量范围宽,可选低波数拉曼滤波器,测量范围5 cm-18000cm-1

可配备低波数陷波滤波器(Notch filter)拉曼滤波器,截止频率5 cm-1,同时测量斯托克斯拉曼与反斯托克斯拉曼。

系统采用针孔(Pinhole)共聚焦,去除非焦面杂散光影响,提高3D成像质量。



多功能,易于扩展,偏振拉曼,荧光寿命成像FLIMAFM联用等



可选配件

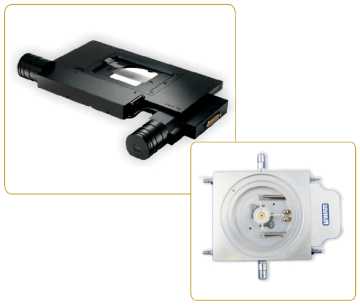

自动位移平台,配合振镜实现大范围扫描

高温热态和低温恒温器,真空或高压腔。

光纤探头进行原位拉曼测量




详细参数



RAMOS E200

RAMOS M350

RAMOS M520

RAMOS M750

成像方式

3D (XYZ) 共聚焦激光成像与拉曼成像

扫描方式

XY方向振镜扫描/自动位移平台(可选)

Z方向压电位移

扫描速度

3秒每百万像素(3 μs/像素)

空间分辨率

XY: 440 nm, Z: 620 nm

拉曼测量范围

50–8500cm-1

50 – 9700 cm-1

激光器

内置473 nm 或者 532 nm 激光器,

可选其他波长激光器,455 nm, 633 nm, 785 nm

激光功率控制

0.1% to 100%连续自动调节

拉曼滤波器

50 cm-1

光谱仪

内置

外置

焦长

200 mm

350 mm

520 mm

750 mm

光谱分辨率

1 cm-1

1.60 cm-1

0.25 cm -1

0.44 cm -1

探测器

2048х122,半导体制冷

2048х122,双级制冷,量子效率95%




应用示例:

石墨烯拉曼光谱与拉曼成像



石墨烯AFM与拉曼成像



样品硅的拉曼成像



多晶硅的3D拉曼成像



锂电池负极材料的拉曼成像



碳纳米管的拉曼成像



药片的拉曼成像
