高速DMD/DLP数字光处理模组
V系列DMD空间光调制器是在Discovery™ 4100开发平台上，对德州仪器的DMD数字微镜器件进行的二次开发。产品具有数据传输快，帧频高，板载内存大的特点，目前已经被广泛应用于压缩感知，生物成像，3D打印，机器视觉，3D扫描，智能自适应照明等领域
高帧率
V系列产品芯片提供非常灵活的控制，能适用于各种相关应用，基于Discovery™ 4100芯片组50G的带宽，帧频高达22727 fps。支持API 扩展，通过只使用部分像元，帧频可高达769kHz。
数据传输快，板载内存大
支持USB3.0，可将数据高速传送至板载内存（8G或者16G），支持无损压缩技术。

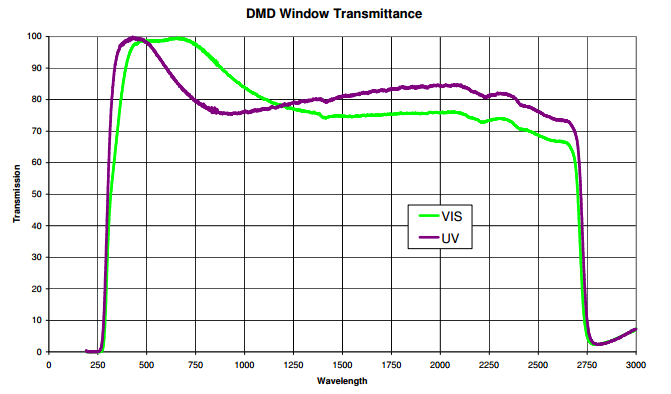

波长覆盖范围宽
可用波长覆盖从紫外350nm到近红外2500nm。
控制简单，易于开发

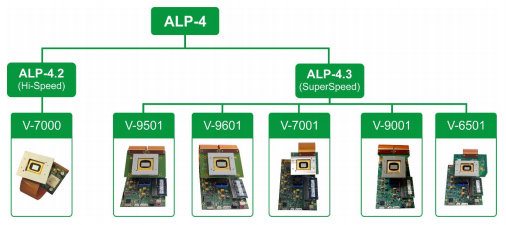

所有的V系列DMD空间光调制器都可实现快速开发。通过ALP-4控制器组件对DLP微镜进行高级控制。DLP控制板包含了完整的高速FGPA逻辑控制电路和USB3.0控制器固件，客户无需单独开发，从而可以节省大量的时间和成本。支持所有当前微软Windows系统，单个应用程序可以同时控制多个DLP芯片。支持多种开发语言如C++, C#, Visual Basic, .NET, LabVIEW, and MATLAB, Python等。
详细参数
|
|
V-7001 |
V-9501 |
V-9601 |
V-6501 |
V-9001 |
|
DMD类型 |
0.7 XGA |
0.95 1080p |
0.96 WUXGA |
0.61 1080P |
0.9 WQXGA |
|
适用波段 |
VIS,UV |
VIS,UV |
VIS |
VIS |
VIS |
|
分辨率 |
1024 x 768 |
1920 x 1080 |
1920x 1200 |
1920 x 1080 |
2560 X 1600 |
|
微镜边长 |
13.7微米 |
10.8微米 |
10.8微米 |
7.6微米 |
7.6微米 |
|
DMD阵列尺寸 |
14.0 X 10.5mm |
20.7 X 11.7mm |
20.7X 13.0mm |
14.5 X 8.2mm |
19.4 X 12.1mm |
|
板载内存 |
64Gbit/128Gbit |
64Gbit/128Gbit |
64Gbit/128Gbit |
64Gbit/128Gbit |
64Gbit/128Gbit |
|
刷新率（1bit） |
22727Hz |
17857Hz |
16393Hz |
10309Hz |
12987Hz |
|
刷新率（8bit） |
290Hz |
266Hz |
261Hz |
266Hz |
303Hz |
|
刷新率（12bit） |
18Hz |
17Hz |
17Hz |
17Hz |
20Hz |
|
PC接口 |
USB3.0 |
USB3.0 |
USB3.0 |
USB3.0 |
USB3.0 |
|
>4000fps |
>1600fps |
>1500fps |
>1600fps |
>1100fps |
