TCSPC时间相关单光子计数系统

TCSPC时间相关单光子计数系统

概述 资料下载 产品询价 相关产品


LynXea是一款采用新一代设计的TCSPC时间相关单光子计数器系统,系统采用all-in-one一体化设计,结构紧凑。内部集成了单光子探测器和TDC时间-数字转换器。客户无需分别购买单光子探测器和TDC转换模块,省去了自己搭建系统的麻烦。可节省大量的时间和成本。

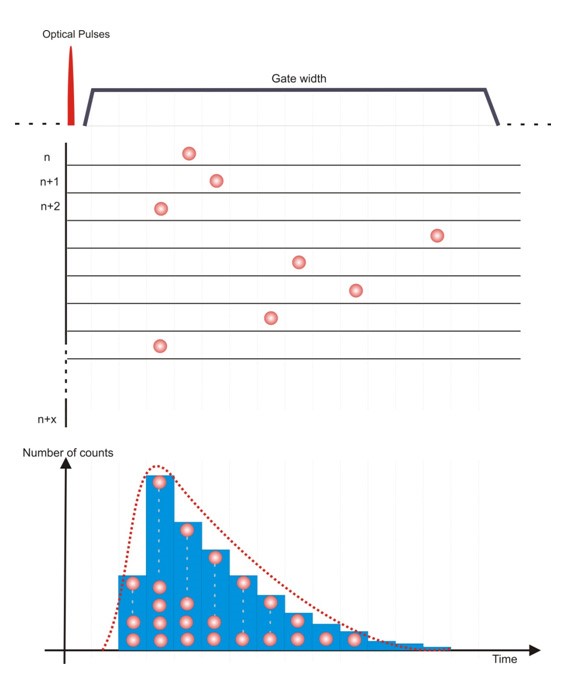

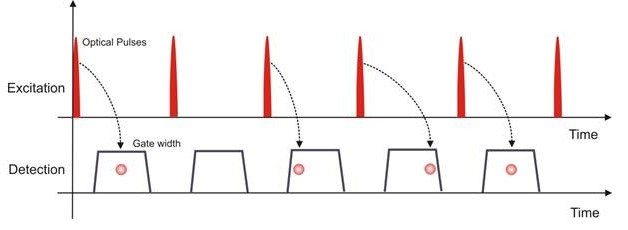

LynXea TCSPC时间相关单光子计数系统具有两种工作模式--同步门控模式(Gated Mode)和异步模式(Free-running Mode),当我们探测未知的光子信号时,比如未知荧光寿命的材料,可以先用异步模式进行初检,然后切换至同步模式进行精确检测。

LynXea TCSPC时间相关单光子计数系统性能优异,具有极低的噪声DCR < 1000 cps,量子效率高达30%,触发频率高达100MHz,时间分辨率60 ps,后脉冲概率< 1%。系统通过USB连接至电脑,即插即用,具有直观和实用的用户界面。用户可以通过软件设定各项参数,可以将测试数据以多种方式导出。DLL动态链接库兼容多种开发语言,如LabVIEW, C++, Visual Basics等。

LynXea TCSPC时间相关单光子计数系统可选可见光版本LynXea-VIS和近红外版本LynXea-NIR。在此基础上又分单通道LynXea_M1或者双通道LynXea_M2版本,LynXea_M2双通道版本具有三种测量模式,可分别测量trigger和APD1,triger和APD2,以及APD1和APD2的时间差。时间分辨率为60ps。

系统参数

LynXea-VIS

LynXea-NIR

Spectral Range

400 to 1000nm

900 to 1700 nm

Dark Count Rate @10% QE

grade E < 500 cps

grade D < 250 cps

grade C < 100 cps

grade B < 50 cps

grade A < 25 cps

< 1.000 cps

Quantum Efficiency

> 70% at 700 nm

10%, 20% or 30%

Max. trigger

Continuous mode 40Mcps

Gated mode 20MHz

from CW to 100MHz

Timing Resolution

< 350 ps @ 830 nm (< 250 ps in option)

150 ps

Dead time range

33ns

from 100 ns to 1 ms

Afterpulsing probability

< 0.5%

< 0.1%

Effective gate

from 10 ns to 500 ns [0.5 ns steps]

from 0 to 500 ns [2 ns steps]

adjustable width from 1 ns to 100 ns [0.5 ns steps]

adjustable delays from 0 to 128 ns [0.5 ns steps]

Time Correlation

Time resolution

adjustable from 65 ps

60 ps from range up to 400 ns

60 ns from 400 ns to 1 ms

Graphical User Interface software

Data Display

Histograms or Curves

Set up measurement parameters

Raw Data available

Histograms or Curves

Set up measurement parameters

Raw Data available

Correlation modes

Between Trigger and input channel APD1

Between Trigger and input channel APD2

Between the two input channels APD1 and APD2

Between Trigger and input channel APD1

Between Trigger and input channel APD2

Between the two input channels APD1 and APD2

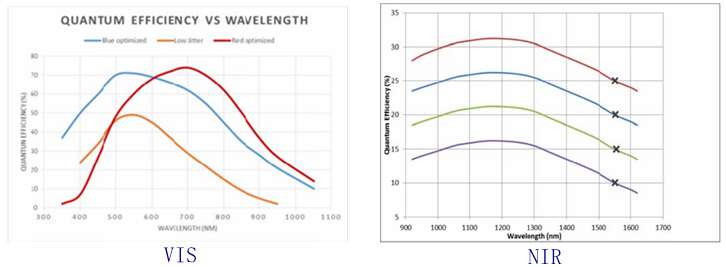

量子效率

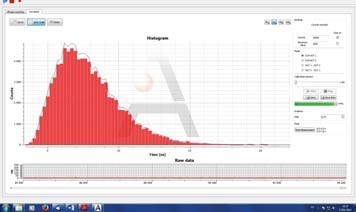

软件界面

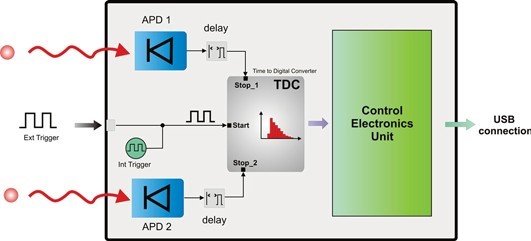

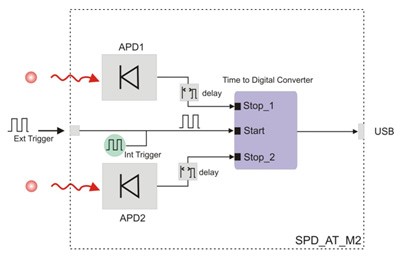

系统示意图
