时间相关单光子计数分析仪

时间相关单光子计数分析仪

概述 资料下载 产品询价 相关产品

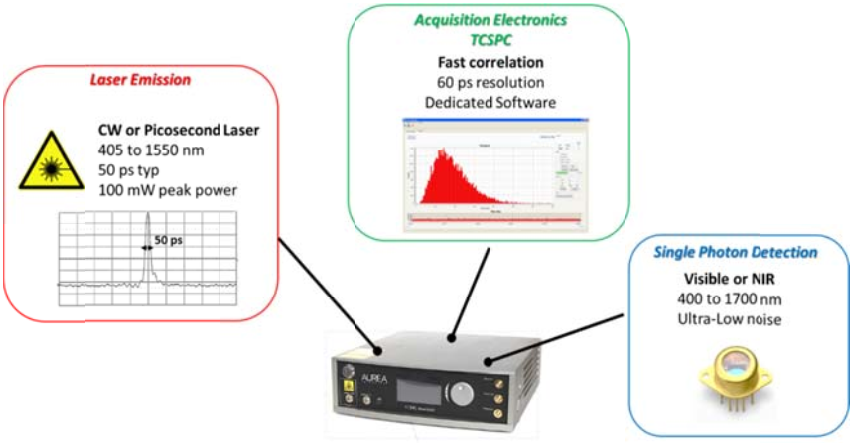

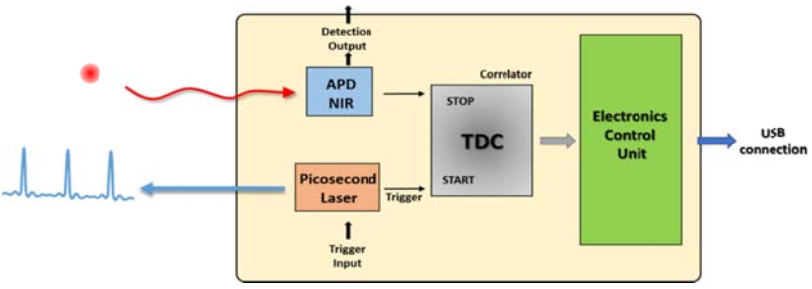

PICOXEA是一款先进的时间相关单光子计数器。系统采用一体化设计,结构紧凑,易于使用。PICOXEA是一套完整的时间相关单光子计数系统。单台设备内集成了皮秒脉冲激光器,单光子计数器,时间-数字转换器TDC,以及荧光寿命记录软件。可以实现单光子级别的检测。



PICOXEA带光纤耦合端口,可以与共聚焦显微镜,双光子激发显微镜,多光子断层扫描系统等兼容



系统特点

皮秒激光器可选400 nm - 2,000 nm,

单光子探测器可选400 nm - 1,700 nm,

可选单通道/双通道

皮秒级时间分辨率

荧光寿命图谱记录



应用领域

时间分辨荧光与发光光谱

荧光寿命成像(FLIM

荧光相关光谱(FCS

量子光学

光电器件的时间响应特性

飞行时间测量

光学断层扫描


系统参数

激光器参数



波长

405 - 1550 nm

脉宽

35 to 80 ps

峰值功率

≤250 mW

重频

≤120 MHz

其他波长和脉宽请咨询枫火科技

光纤接口

单模光纤 , FC/PC



探测器参数

1550 nm

750 nm

探测器类型

InGaAs APD 盖革模式

SI APD

光谱范围

900 to 1700 nm

400 to 900nm

量子效率

10 to 25 %

Up to 75 %

暗计数

< 5000 cps @ 10% Efficiency

< 1000 cps @ 10% Efficiency

< 250 cps grade C

< 100 cps grade B

< 50 cps grade A

Jitter

< 200 ps @ 20% QE

< 280 ps (<50ps in option)

死时间

500ns - 1 ms可调

60 n

后脉冲概率

< 0.1% at 100 kHz @ 10 ns gate and 10% QE

< 5% at 1 MHz @ 10 ns gate and 10% QE

< 0,5% à 10MHz @ 500 ns gate

输出信号

TTL signal [20 ns width]

TTL or NIM

延迟

0 - 128ns [0.5ns increments]

0 to 128ns [0.5ns increments]



触发信号





外触发

≤ 20 MHz, TTL

≤ 20 MHz, TTL

内触发

≤ 20 MHz, TTL

≤ 20 MHz, TTL

有效脉冲宽度

1 - 100 ns [0.5ns increments]

1 - 100 ns [0.5ns increments]



时间相关参数

时间分辨率

60 ps

测量范围

0 - 500 ns

计数率

≤0.5 million correlation/sec

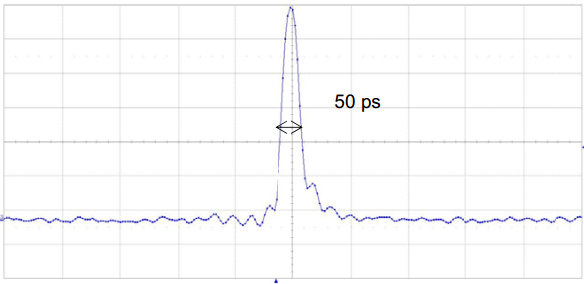

激光器脉宽

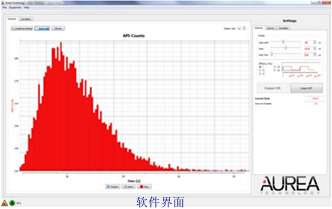

软件界面

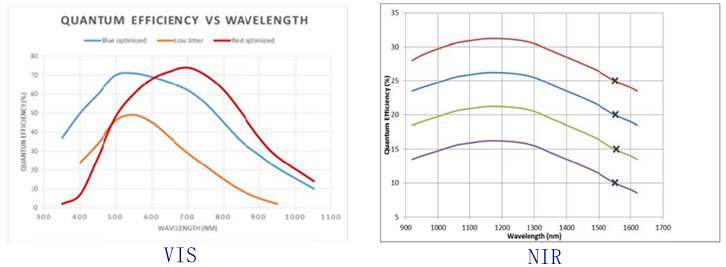

探测器量子效率
