简介

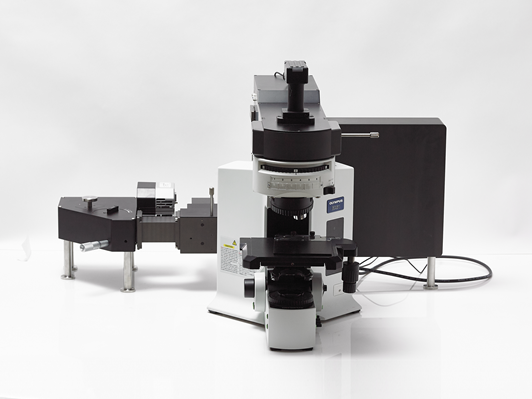

XperRam Ultimate是一款多功能的拉曼-荧光光谱测量系统，一机多用，一台设备即可测量拉曼光谱成像，荧光光谱成像，荧光寿命成像和光电流成像。

系统的光路如下图所示，当需要测量拉曼，荧光时。信号光通过光谱仪由CCD接收。当需要测荧光寿命时，信号光由单光子探测器接收。振镜控制激光聚焦光斑在样品XY方向上扫描移动，软件记录每一个激光聚焦光斑的位置和其对应激发的光信号，测量拉曼时我们称之为拉曼成像Raman Mapping，测量荧光时我们称之为荧光成像Fluorescence Mapping,测量荧光寿命时候，我们称之为荧光寿命成像Fluorescence Lifetime Imaging（FLIM），测量光电流时即为光电流成像Photocurrent Mapping。

系统特点

>>多种测量模式

一台设备即可实现拉曼成像，荧光成像，光电流成像，荧光寿命成像等多种功能。当需要对样品进行多种测量时，无需移动样品到多台设备上测量。可以对样品同一位置进行拉曼，荧光，荧光寿命，光电流多种测量，不引入样品移动造成的位置误差。

瞬态荧光寿命成像	稳态荧光成像	拉曼成像	光电流成像

传统的拉曼光谱系统多通过移动样品台来实现扫描成像，这种方式成像速度较慢，样品台上也无法放置大体积，大重量的样品。XperRam Ultimate光谱系统通过振镜调节激光聚焦光斑的位置完成扫描成像，扫描过程中样品台台保持不动，比起传统的平台位移方式具有扫描速度快，扫描精度高，扫描范围大的特点。

>>体相全息光栅Volume Phase Holographic Grating

为了提升系统的灵敏度，XperRam Ultimate的光谱仪采用VPHG透射式体相全息光栅，与传统拉曼光谱仪多采用的反射式光栅不同，，体相全息衍射光栅Volume Phase Holographic Grating(VPHG) 具有衍射效率高，受偏振影响小的特点，透过率高达90%，比传统的反射式光栅大30%。

>>灵活的光谱仪设计-快速更换光栅

谱仪经过特殊设计，光栅即插即用，更换快捷，更换后仅需调节光栅角度。不同的光栅可对应不同的光谱测量范围，客户可以灵活更换光栅应对不同的情况

>>共聚焦成像

系统采用共聚焦成像，有效抑制杂散光，提升光谱成像质量，可实现3D拉曼成像

系统参数
